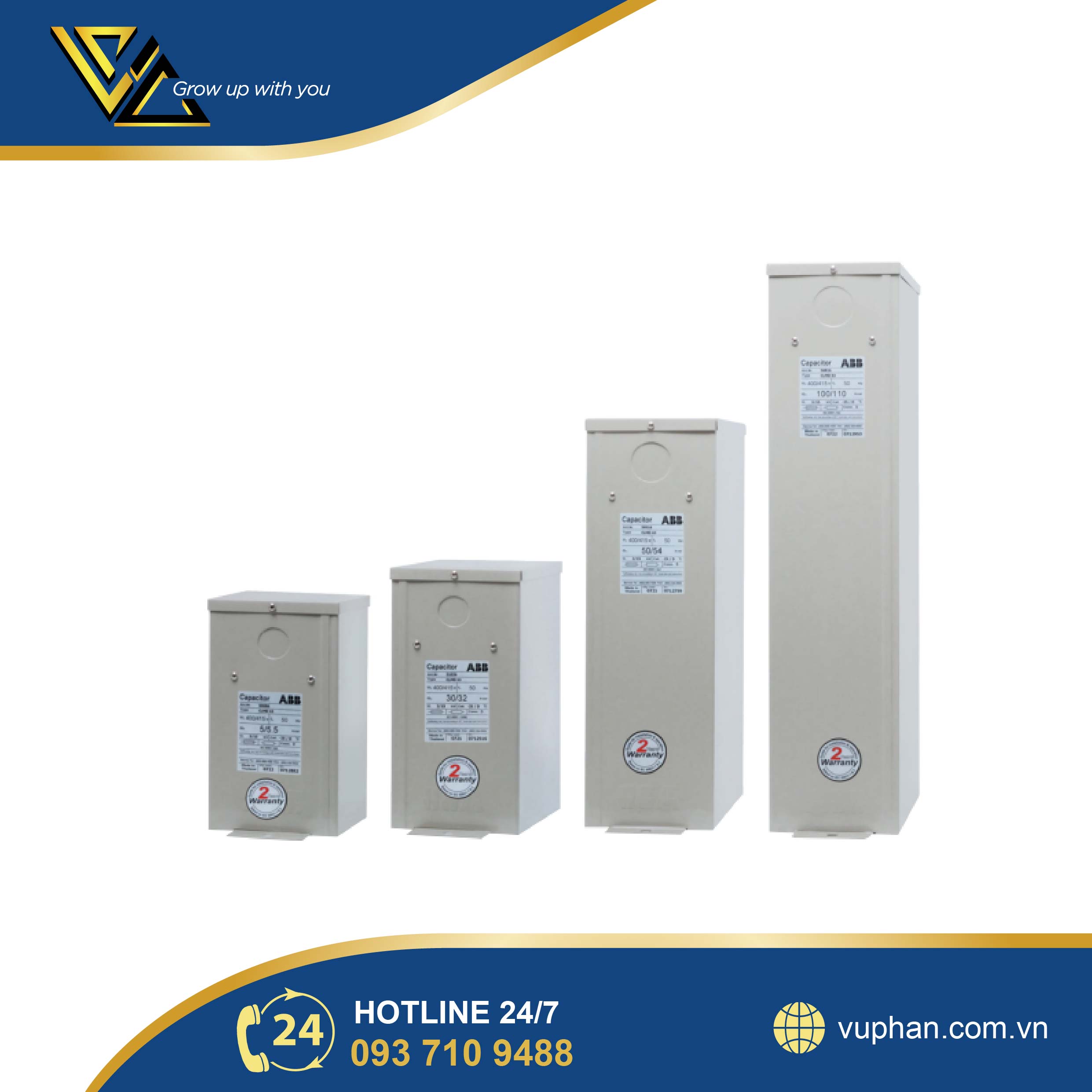

TỤ BÙ ABB CLMD63/60 525-50 – TỤ BÙ CÔNG SUẤT PHẢN KHÁNG CHO HỆ THỐNG ĐIỆN CÔNG NGHIỆP

1. Tụ bù ABB CLMD63/60 525-50 là gì?

Tụ bù ABB CLMD63/60 525-50 là tụ điện bù công suất phản kháng hạ thế được sử dụng phổ biến trong các tủ tụ bù công suất phản kháng nhằm cải thiện hệ số công suất (Power Factor) và tối ưu hiệu quả vận hành của hệ thống điện công nghiệp. Sản phẩm giúp giảm tổn thất điện năng, ổn định điện áp và hạn chế chi phí phạt công suất phản kháng từ đơn vị điện lực.

Thuộc dòng tụ bù ABB CLMD, đây là một trong những dòng tụ bù hạ thế chất lượng cao được sử dụng rộng rãi trong các nhà máy và hệ thống điện trên toàn thế giới. Tụ được thiết kế với công nghệ màng polypropylene kim loại hóa tự phục hồi (Self-healing), cho phép tụ tự khôi phục khi xảy ra sự cố điện môi cục bộ, từ đó nâng cao độ an toàn, độ ổn định và kéo dài tuổi thọ thiết bị.

Tụ bù ABB CLMD63/60 525-50 được sản xuất theo tiêu chuẩn quốc tế IEC, đảm bảo khả năng làm việc ổn định trong môi trường công nghiệp có tải biến động và tần suất đóng cắt cao. Sản phẩm thường được lắp đặt trong tủ tụ bù tự động, hệ thống bù công suất phản kháng và capacitor bank của nhiều ngành công nghiệp như:

Nhà máy sản xuất và khu công nghiệp
Nhà máy thép, xi măng và khai khoáng
Hệ thống HVAC và tòa nhà thương mại
Trung tâm dữ liệu và hệ thống điện công nghiệp
Trạm phân phối điện hạ thế

Việc sử dụng tụ bù ABB CLMD giúp nâng cao hệ số công suất, giảm tổn thất điện năng, cải thiện chất lượng điện và tối ưu chi phí vận hành cho hệ thống điện công nghiệp.

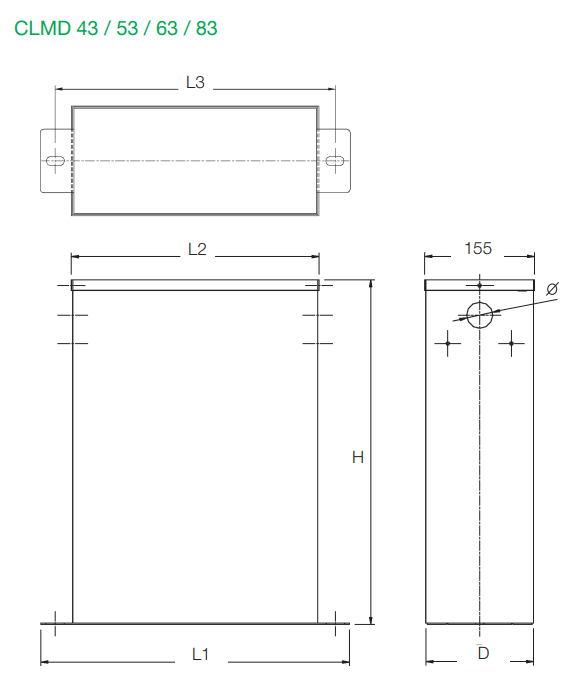

Cấu tạo của tụ bù ABB CLMD63/60 525-50

• Phần tử tụ điện (Capacitor element)
Gồm các lớp màng polypropylene kim loại hóa được cuộn lại tạo thành phần tử tụ điện, đảm bảo khả năng tích trữ năng lượng và làm việc ổn định trong hệ thống điện.

• Điện môi polypropylene kim loại hóa (Metallized polypropylene film)
Là vật liệu điện môi chính của tụ, có khả năng tự phục hồi (self-healing) khi xảy ra sự cố đánh thủng cục bộ, giúp tăng độ tin cậy và tuổi thọ thiết bị.

• Hệ thống ngắt bảo vệ tuần tự (Sequential disconnector)
Mỗi phần tử tụ được trang bị cơ cấu ngắt bảo vệ riêng, giúp tự động tách phần tử khỏi mạch khi xảy ra lỗi hoặc khi phần tử đạt đến giới hạn tuổi thọ.

• Vỏ tụ (Capacitor enclosure)
Các phần tử tụ được đặt trong vỏ kim loại chắc chắn (thép hoặc nhôm) giúp bảo vệ cấu trúc bên trong và tăng khả năng tản nhiệt trong quá trình vận hành.

• Vật liệu chống cháy bên trong (Non-flammable filling material)
Bên trong tụ có vật liệu khoáng vô cơ không cháy giúp hấp thụ năng lượng khi xảy ra sự cố và hạn chế nguy cơ cháy nổ.

• Điện trở xả (Discharge resistor)
Điện trở xả được tích hợp để giảm điện áp dư trong tụ sau khi ngắt khỏi nguồn điện, đảm bảo an toàn cho quá trình vận hành và bảo trì.

• Đầu cực đấu nối (Terminals)
Các đầu nối điện được thiết kế chắc chắn để đấu nối với thanh cái hoặc dây dẫn trong tủ tụ bù, đảm bảo khả năng dẫn điện ổn định.

2. Các model tụ bù ABB CLMD phổ biến trong tủ tụ bù công nghiệp

Model (400V)	Model (440V)	Dung lượng (KVAR)	Kích thước	Số pha	Kiểu đấu nối
CLMD13/10 KVAR 400V 50Hz	CLMD13/10 KVAR 440V 50Hz	10	CLMD13	3	Δ
CLMD13/12.5 KVAR 400V 50Hz	CLMD13/12.5 KVAR 440V 50Hz	12.5
CLMD13/15 KVAR 400V 50Hz	CLMD13/15 KVAR 440V 50Hz	15
CLMD43/20 KVAR 400V 50Hz	CLMD43/20 KVAR 440V 50Hz	20	CLMD43
CLMD43/25 KVAR 400V 50Hz	CLMD43/25 KVAR 440V 50Hz	25
CLMD43/30 KVAR 400V 50Hz	CLMD43/30 KVAR 440V 50Hz	30
CLMD53/35 KVAR 400V 50Hz	CLMD53/35 KVAR 440V 50Hz	35	CLMD53
CLMD53/40 KVAR 400V 50Hz	CLMD53/40 KVAR 440V 50Hz	40
CLMD53/50 KVAR 400V 50Hz	CLMD53/50 KVAR 440V 50Hz	50
CLMD63/60 KVAR 400V 50Hz	CLMD63/60 KVAR 440V 50Hz	60	CLMD63
CLMD63/80 KVAR 400V 50Hz	CLMD63/80 KVAR 440V 50Hz	80	CLMD63
CLMD83/100 KVAR 400V 50Hz	CLMD83/100 KVAR 440V 50Hz	100	CLMD83
Model (480V)
CLMD43/25 KVAR 480V 50Hz		25	CLMD43	3	Δ
CLMD53/30 KVAR 480V 50Hz		30	CLMD53
CLMD53/40 KVAR 480V 50Hz		40
CLMD53/45 KVAR 480V 50Hz		45
CLMD53/50 KVAR 480V 50Hz		50
CLMD63/60 KVAR 480V 50Hz		60	CLMD63
CLMD63/65 KVAR 480V 50Hz		65
CLMD63/70 KVAR 480V 50Hz		70
CLMD63/75 KVAR 480V 50Hz		75
CLMD63/80 KVAR 480V 50Hz		80
CLMD83/100 KVAR 480V 50Hz		100	CLMD83
Model (525V)	Model (690V)
CLMD13/10 KVAR 525V	CLMD13/10 KVAR 690V	10	CLMD13	3	Δ
–	CLMD43/15 KVAR 690V	15	CLMD43
CLMD43/20 KVAR 525V	CLMD43/20 KVAR 690V	20
CLMD43/25 KVAR 525V	CLMD43/25 KVAR 690V	25
CLMD43/30 KVAR 525V	CLMD43/30 KVAR 690V	30
CLMD53/35 KVAR 525V	–	35	CLMD53
CLMD53/40 KVAR 525V	CLMD53/40 KVAR 690V	40
–	CLMD53/45 KVAR 690V	45
CLMD53/50 KVAR 525V	CLMD53/50 KVAR 690V	50
CLMD63/50 KVAR 525V	–	50	CLMD63
CLMD63/60 KVAR 525V	–	60
CLMD63/70 KVAR 525V	–	70

3. Những nhà sản xuất tụ bù công nghiệp theo tiêu chuẩn quốc tế

Tụ bù công suất phản kháng được sản xuất bởi nhiều thương hiệu điện công nghiệp lớn trên thế giới, đáp ứng các tiêu chuẩn kỹ thuật IEC và các yêu cầu khắt khe của hệ thống điện công nghiệp, bao gồm:

Tụ bù ABB (Thụy Sĩ / Thụy Điển) – thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị điện và tự động hóa công nghiệp, nổi bật với dòng tụ bù CLMD có độ ổn định cao và công nghệ tự phục hồi.

Tụ bù Schneider Electric (Pháp) – cung cấp các dòng tụ bù VarPlus và thiết bị bù công suất phản kháng cho hệ thống điện công nghiệp và thương mại.

Tụ bù EPCOS / TDK (Đức) – nhà sản xuất tụ điện công nghiệp với các dòng tụ bù chất lượng cao cho hệ thống điện hạ thế và trung thế.

Tụ bù Ducati Energia (Ý) – thương hiệu chuyên về tụ bù và thiết bị điều khiển hệ số công suất cho hệ thống điện công nghiệp.

Tụ bù Electronicon (Đức) – nhà sản xuất tụ điện công suất cao sử dụng trong hệ thống điện và năng lượng tái tạo.

Việc lựa chọn đúng thương hiệu tụ bù giúp đảm bảo độ tin cậy của hệ thống điện, kéo dài tuổi thọ thiết bị và tối ưu chi phí vận hành.

4. Những lưu ý khi mua tụ bù ABB CLMD63/60 525-50

• Điện áp định mức của tụ

Cần lựa chọn tụ có điện áp định mức phù hợp với điện áp hệ thống. Trong các hệ thống có nhiều sóng hài hoặc điện áp dao động, nên chọn tụ có điện áp cao hơn điện áp lưới để đảm bảo độ bền.

• Công suất bù cần thiết

Dung lượng tụ cần được tính toán dựa trên công suất tải và hệ số công suất hiện tại của hệ thống để tránh hiện tượng bù quá mức hoặc bù không đủ.

• Môi trường làm việc

Nhiệt độ môi trường, độ ẩm, bụi và điều kiện thông gió của tủ điện ảnh hưởng trực tiếp đến tuổi thọ của tụ bù. Cần đảm bảo hệ thống tản nhiệt và thông gió phù hợp.

• Sóng hài trong hệ thống

Trong hệ thống có nhiều thiết bị điện tử công suất như biến tần hoặc bộ chỉnh lưu, nên xem xét sử dụng cuộn kháng lọc sóng hài kết hợp với tụ bù để tránh hiện tượng cộng hưởng.

• Thiết bị đóng cắt tụ

Tụ bù thường được đóng cắt thông qua contactor tụ bù chuyên dụng hoặc bộ điều khiển hệ số công suất để đảm bảo quá trình đóng cắt an toàn và ổn định.

• Kiểm tra khi lắp đặt và vận hành

Cần kiểm tra tình trạng tụ, tem nhãn, chứng chỉ CO/CQ và đảm bảo đấu nối đúng kỹ thuật trước khi đưa vào vận hành. Sau khi lắp đặt nên kiểm tra nhiệt độ và dòng điện để đảm bảo hệ thống hoạt động ổn định.
